Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Rig Pengeboran Inti Hidraulik Penuh | Panjang Pengerjaan Maks: | 600 m |
---|---|---|---|
Dimensi Keseluruhan: | 8500 * 2400 * 2900mm | Pemakaian: | investigasi geologi teknik, bor eksplorasi seismik, dan pengeboran sumur air, jangkar driling, penge |
Sudut pengeboran: | 60 ° -90 ° | Crawler lebar: | 2400mm |
Cahaya Tinggi: | Rock Core Drilling Machine,600m Hydraulic Rig Machine,Concrete Core Drilling Machine |

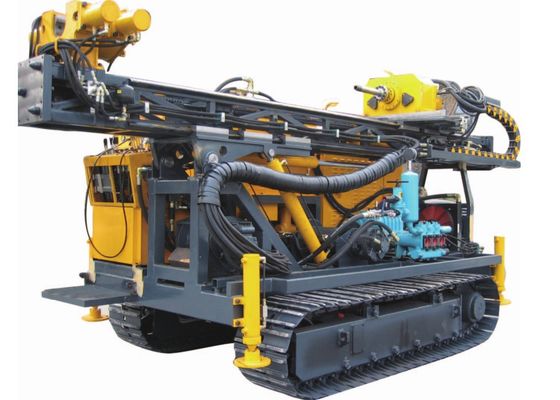

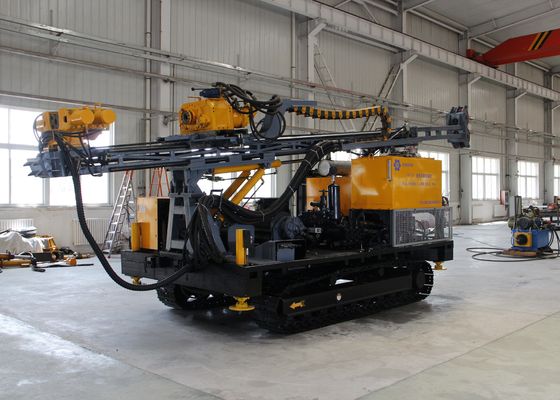

Panjang Pengeboran 600m Ydl-2b Mesin Bor Inti Batu
YDL-2B hidrolik penuh mengemudi rig rotasi kepala unit inti rig pengeboran dipasang crawler ini terutama digunakan untuk berlian bit driling dengan kerekan garis kawat. Ini mengadopsi teknologi canggih asing dari unit rotasi batang memegang sistem dan sistem hidrolik.
Sangat cocok untuk pengeboran bit intan dan bor karbida dari bed solid.Ini juga dapat digunakan dalam mengeksplorasi pengeboran dan dasar atau lubang pengeboran tiang dan driling air kecil.
Rentang Aplikasi
Ini dapat digunakan untuk penyelidikan teknik geologi, bor eksplorasi seismik, dan pengeboran air sumur, jangkar driling, pengeboran jet, pengeboran kondisi udara, pengeboran lubang pile.
Fitur utama
(1) Unit rotasi (kepala rotasi penggerak hidrolik) mengadopsi teknik Prancis.Itu dikendarai oleh motor hidrolik ganda dan berubah kecepatan oleh gaya mekanik.Ini memiliki kecepatan jangkauan yang luas dan torsi tinggi pada kecepatan rendah. Ini juga dapat memenuhi konstruksi proyek yang berbeda dan proses pengeboran dengan motor yang berbeda.
(2) Unit rotasi memiliki transmisi spindle kekakuan lebih akurat dan berjalan mantap, memiliki lebih banyak keuntungan dalam pengeboran dalam
(3) Kecepatan spindle maks adalah 1175rpm dengan torsi 432N.m, sehingga sangat cocok untuk pengeboran dalam
(4) Sistem pengumpanan dan pengangkatan menggunakan silinder hidrolik tunggal yang menggerakkan rantai.Ini memiliki karakter jarak makan yang panjang, sehingga mudah untuk proses pengeboran inti batu yang panjang.
(5) Kepala penggerak hidrolik dapat memindahkan lubang pengeboran, menemani dengan sistem mesin penjepit, sistem mesin buka dan mesin asisten batang, sehingga membawa kenyamanan untuk pengeboran inti batu.
(6) Rig memiliki kecepatan pengangkatan tinggi, dapat mengurangi waktu tambahan.Mudah untuk mencuci lubang dan meningkatkan efisiensi rig.
(7) Orbit gaya V pada tiang dapat memastikan kekakuan yang cukup antara kepala hidrolik atas dan tiang dan memberikan stabilitas pada kecepatan putaran tinggi.
(8) Kerekan utama mengadopsi kerekan BRADEN dari AS, stabilitas kerja, dan keandalan rem
(9) winch jalur kawat dapat mencapai kecepatan maksimum 205 m / menit pada drum kosong, yang menghemat waktu tambahan.
(10) Rig memiliki mesin penjepit dan mesin buka, sehingga nyaman untuk membuka batang dan mengurangi intensitas kerja.
(11) Rig dilengkapi dengan spindle spedel dan pengukur kedalaman pengeboran, akan lebih mudah untuk memilih data drlling.
(12) Rig mengadopsi sistem keseimbangan tekanan balik untuk memberi bobot pada rod.Pelanggan dapat dengan mudah mendapatkan tekanan pengeboran di lubang bawah dan meningkatkan usia bit.

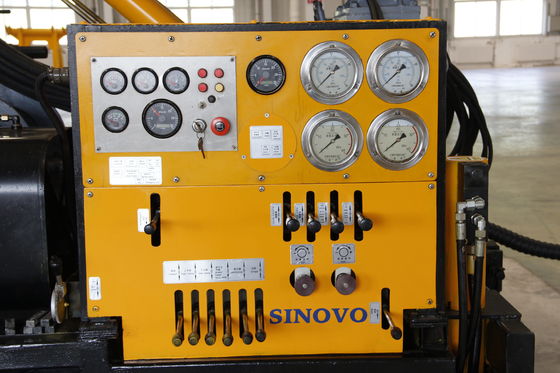

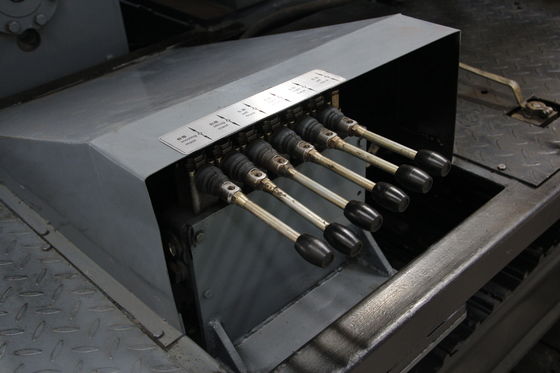

(13) Sistem hidrolik dapat diandalkan, kontrol pompa lumpur oleh katup hidrolik.Semua jenis pegangan berkonsentrasi pada set kontrol, sehingga mudah untuk menyelesaikan insiden driling.
(14) Memasang crawler dan kontrol pegangan elektronik rig dapat bergerak dengan mudah, dapat menghubungkan pegangan luar yang membuat gerakan lebih aman dan mudah.
Spesifikasi Teknis YDL-2B | |||
Parameter Dasar | Kedalaman pengeboran | Ф56mm (BQ) | 1500 m |
Ф71mm (NQ) | 1200 m | ||
Ф89mm (HQ) | 800 m | ||
Ф114mm (PQ) | 600 m | ||
Sudut pengeboran | 60 ° -90 ° | ||
Dimensi keseluruhan | 8500 * 2400 * 2900mm | ||
Berat keseluruhan | 13000kg | ||
Unit rotasi (motor hidrolik ganda dan kecepatan penggantian mekanis dengan motor A2F180) | Torsi | 1175rpm | 432Nm |
823rpm | 785Nm | ||
587rpm | 864Nm | ||
319rpm | 2027Nm | ||
227rpm | 2230Nm | ||
159rpm | 4054Nm | ||
114rpm | 4460Nm | ||
Hidrolik kepala makan jarak mengemudi | 3500mm | ||
Sistem pengumpanan silinder hidrolik tunggal menggerakkan rantai | Gaya angkat | 120KN | |
Kekuatan makan | 60KN | ||
Kecepatan mengangkat | 0-4m / mnt | ||
Kecepatan mengangkat cepat | 29 m / mnt | ||
Kecepatan makan | 0-8m / mnt | ||
Makan cepat kecepatan tinggi | 58 m / mnt | ||
Gerakan tiang | Tiang bergerak jarak | 1000mm | |
Gaya angkat silinder | 100KN | ||
Gaya makan silinder | 70KN | ||
Pemegang tongkat | Kisaran holding | 50-200mm | |
Memegang kekuatan | 120KN | ||
Lepaskan sistem mesin | Lepaskan torsi | 8000Nm | |
Winch utama | Kecepatan mengangkat | 46 m / mnt | |
Kekuatan angkat tali tunggal | 55KN | ||
Diameter tali | 16mm | ||
Panjang kabel | 40 m | ||
Derek sekunder (W125) | Kecepatan mengangkat | 205 m / mnt | |
Kekuatan angkat tali tunggal | 10KN | ||
Diameter tali | 5mm | ||
Panjang kabel | 1200 m | ||

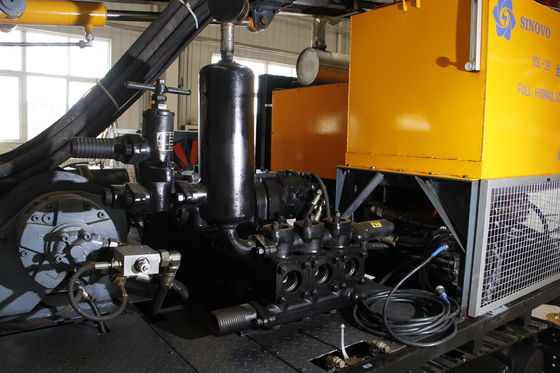

Pompa lumpur (pompa piston bolak-balik tiga silinder) | Model | BW-250A | |
Jarak | 100mm | ||
Diameter silinder | 80mm | ||
Volume | 250,145,90,5L / mnt | ||
Tekanan | 2.5,4.5,6.0,6.0MPa | ||
Mixer hidrolik | diturunkan oleh motor hidrolik | ||

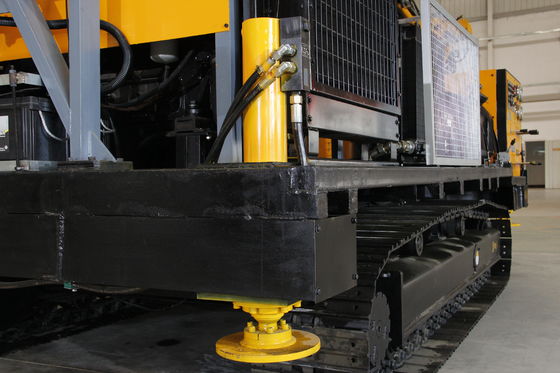

Soket pendukung | empat jack penyangga hidrolik | ||
Engine (diesel Cummins) | Model | 6BTA5.9-C180 | |
Daya / kecepatan | 132KW / 2200rpm | ||
Crawler | Lebar | 2400mm | |
Miring miring kemiringan maksimum | 25 ° | ||
Memuat | 15000kg |
