XY-2 Diamond Core Drilling Equipment

Brand Name:	OEM
MOQ:	1 set
harga:	negotiable
Payment Terms:	T / T, L / C, T / T, Western Union
Supply Ability:	Berdasarkan kutipan rinci

Detail Information

Product Description

Detail Information

Tempat asal:

Cina

Sertifikasi:

ISO,CE

Tipe:

Rig Pengeboran Teknik

Kekuatan (w):

22-28kw

Tegangan:

380V

Dimensi (L * W * H):

2177 * 950 * 1863 mm

Warna:

Adat

Fitur:

efisiensi pengeboran tinggi

Bobot:

1300kg

Tipe Daya:

Diesel dan listrik

Kemasan rincian:

Paket standar ekspor kotak kayu

Menyediakan kemampuan:

Berdasarkan kutipan rinci

Menyoroti:

Rig Pengeboran Berlian Ringan

Rig Bor Inti Berlian Hidrolik

Mesin Bor Inti Berlian

Product Description

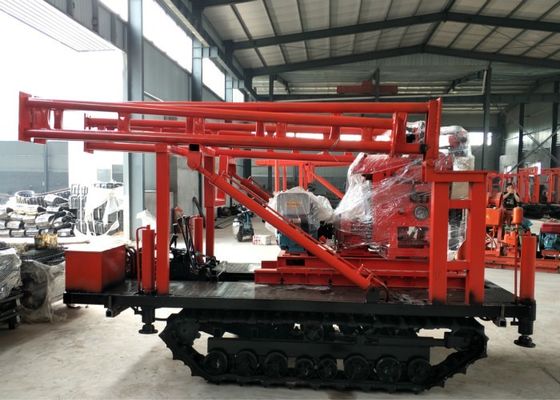

XY-2 Diamond Core Drilling Equipment

Deskripsi Produk

Pengeboran inti XY-2 adalah rig pengeboran baru yang dikembangkan untuk memenuhi meningkatnya permintaan pengguna dan pengembangan industri geologi.Ini diterapkan untuk teknik geologi, sumur hidro-geologi dan teknik berdiameter besar.Mata bornya terutama berlian dan yang berujung tungsten.

Fitur

Rig inti berlian XY-2 ringan dan mudah diangkut.Ini mengadopsi mesin diesel Deutz F3L 912 atau motor listrik 22KW dan rentang kecepatannya lebar.Berkat pengaturan tali, winch-nya dapat menghindari jalinan tali dan memperlambat keausannya.Ketika berjalan pada tingkat kecepatan tinggi, sabuk transmisinya dapat membuat rig inti berlian lunak dalam formasi yang tidak rata dan karenanya mengurangi risiko kerusakan dan kegagalan mekanis.

Fitur utama

1, Dengan perangkat makan hidrolik, efisiensi pengeboran tinggi.

2, diameter lubang torsi besar rotary.

3, Dilengkapi dengan mekanisme penjepit kartu bola, yang dapat mewujudkan tiang non-terbalik, efisiensi tinggi.

4, rig memiliki kelebihan struktur kompak, volume kecil, ringan, dekomposisi yang kuat, mudah ditangani.

Parameter teknis

1. Kapasitas pengeboran

Jenis pengeboran	Kedalaman pengeboran
Pengeboran tiang pondasi	100 m (328 kaki)
Pengeboran sumur geologi hidro	150 m (492 kaki)
Pengeboran Inti	600 m (1968 kaki)

2. Rotator

Jenis tenaga mesin	Rig inti berlian diesel	Rig inti berlian elektromotor
Kecepatan positif (r / min)	92, 152, 230, 330, 293, 485, 734, 1056	92, 152, 230, 330, 293, 485, 734, 1056
Kecepatan negatif (r / mnt)	81, 258	81, 258
Maks.torsi Spindle	2.1 KN.m (1548 lbf.ft)	2.1 KN.m (1548 lbf.ft)
ID gelendong	93mm (3,66 inci)	93mm (3,66 inci)

3. Hoist

Kapasitas angkat (Sepertiga dari tali): 31300, 12600, 8800 N (7034, 2831, 1978 lbf)
Kecepatan pengangkatan tali kawat (Tali ketiga): 0.64, 1.05, 1.6, 2.3 m / s (2.1, 3.44, 5.25, 7.54 inch / s)
Tali kawat dia .: 12,5 mm (0,49 inci)
Drum dia dari rig inti berlian: 194 mm (7,64 inci)
Pelek rem dia .: 360 mm (14,17 inci)
Panjang drum: 150 mm (5,91 inci)
Lebar pita rem: -90 mm (3,54 inci)
Kapasitas drum: 80 m (262,4 kaki)

4. Perangkat bepergian
Stroke silinder retraksi rig inti berlian: 600 mm (23,62 inci)
Jarak antara rig pengeboran dan lubang: 420 mm (16,54 inci)

5. Sistem bertekanan
ID Silinder: 70 mm (2,76 inci)
Batang silinder dia: 35 mm (1,38 inci)
Maks.Tekanan rig inti intan: 45 KN (10116 lbf)
Maks.Gaya angkat: 60 KN (13488 lbf)
Langkah silinder: 550 mm (21,65 inci)

6. Pompa oli
Jenis: Rig inti berlian CBF-E416-AL
Perpindahan: 16 L / mnt (4,22 US Galon / mnt)
Kecepatan (r / mnt): 1500
Tekanan kerja: 8 Mpa (1160 psi)
Maks.Tekanan: 20 Mpa (2901 psi)

7. Bor batang
(1) Kelly heksagonal: Φ89 × 79 mm, Φ76 × 66 mm, Φ60 × 53 mm
(Φ3.50 × 3.11 inci, Φ3.0 × 2.60 inci, Φ2.36 × 2.09 inci)
(2) Φ89 mm, Φ71 mm, Φ50 mm (Φ3.50 inci, Φ2.80 inci, Φ1.97 inci)

8. Mesin tenaga
Diamond core rig dengan mesin diesel Deutz F3L 912 28KW (37.5HP) 1500 rpm
Diamond core rig dengan motor listrik Y180L-4 22KW (29.5HP) 1470 rpm

9. Dimensi (L × W × H): 2177 × 950 × 1863 mm (85,71 × 37,40 × 73,35 inci)

10. Berat bor (tanpa unit daya): sekitar 1300 kg (2867 lb)
