Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Mesin Bor Inti Untuk Penambangan | BRQ / BQ: | 1500 jt |
---|---|---|---|
HRQ / HQ: | 1000 jt | PHD / PQ: | 680M |
Unit Standar Prime Mover: | Cummins 6CTA8.3-C195 | Dimensi Transportasi (PxLxT: | 6250 × 2220 × 2730 mm |
NRQ / NQ / NQ2: | 1300M | Daya (maksimum) pada 2.500 RPM: | 145 KW |
Peringkat Torsi dan RPM: | 4650N.m | Bobot: | 10.000 kg |
Cahaya Tinggi: | 1000m Hydraulic drill rig,Wheel Type Core Drill Rigs,Full Hydraulic Drilling Rig |

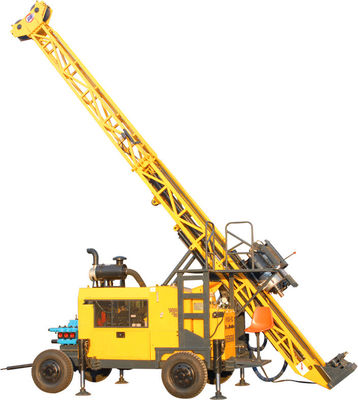

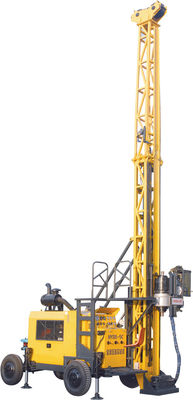

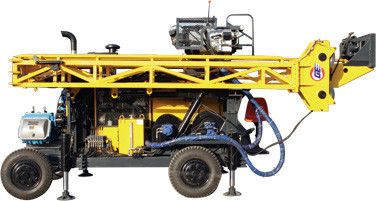

Mesin Bor Inti Hidrolik Penuh Tipe 1000m
5C model baru penuh rig pengeboran inti hidrolik canggih itu adalah rig pengeboran hidrolik khas pada trailer roda, dengan teknik referensi dari jenis peralatan yang sama di rumah dan di luar negeri.Rig pengeboran memiliki desain yang masuk akal dan kinerja yang unggul.Mudah untuk operasi dan pemeliharaan.
Rig bor mengadopsi pengemudian hidrolik penuh, tipe jejak ban, jadi ini adalah rig pengeboran hidrolik khas pada trailer roda.Kepala bor digerakkan oleh motor variabel dengan fungsi perpindahan gigi mekanis dua kecepatan, perubahan kecepatan stepless dengan struktur yang maju dan sederhana.Kepala bor diumpankan dan digerakkan dengan sistem yang menghubungkan spindel berongga dan silinder oli dengan rantai.Sistem memiliki fungsi, jika batang piston dari silinder oli bergerak satu jarak tertentu, kepala bor bergerak akan menggandakan jarak.Tiang dapat disesuaikan dalam kisaran sudut 0 hingga 90 derajat untuk lubang pengeborannya dengan pusat gravitasi rendah dan stabilitas yang baik dari keseluruhan unit.Rig memberi operator bidang pandang yang bagus dan kondisi kerja yang luas dan nyaman.Rig terlihat cantik dalam struktur keseluruhan dan mewujudkan pemikiran desain yang berorientasi pada orang.
(1) Kinerja Yang Andal
Mendasarkan pada pedoman pembelian peralatan bantu penting secara internasional, mesin diesel, pompa hidrolik, katup utama, motor, peredam perayap dan suku cadang hidrolik utama semuanya mengadopsi produk merek terkenal di rumah dan di luar negeri.
(2) Efisiensi Tinggi Rig Bor Hidrolik pada Trailer Roda
Dengan torsi besar, alokasi unit daya tinggi dan dengan desain struktur yang masuk akal dan metode operasi lanjutan serta panjang batang bor 6 meter (19,7 kaki), semua ini menjamin operasi tinggi rig pengeboran dan efisiensi kinerja.
(3) Perlindungan Lingkungan
Dengan emisi polusi lebih rendah dari mesin diesel, desain peredam bising profesional, rig pengeboran sepenuhnya cocok untuk operasi dan kinerja perkotaan.
(4) Rig Bor Hidrolik Penghematan Energi pada Trailer Roda
Mengadopsi teknik kontrol sensitif beban maju, rig pengeboran telah mengurangi konsumsi daya dan pembangkit panas ke level terendah.Dengan garis besar yang elegan, struktur yang ringkas, kinerja yang andal dan pengoperasian yang mudah, merupakan peralatan prioritas yang akan dipilih dalam rig bor inti hidrolik penuh dari pasar domestik saat ini.
1. Pompa hidrolik utama, katup dan motor semuanya diadopsi dari merek internasional terkenal.
2. Batholith dibagi menjadi ban-drawing (dengan perangkat pemutar) atau track baja (opsional), yang dilengkapi dengan perangkat pendukung hidrolik.
3. Tiang rig pengeboran hidrolik penuh mengadopsi lift / down bertenaga hidrolik, yang dapat dilipat untuk menyimpan dan mengangkut, dengan fungsi touchdown.
4. Sistem hidrolik mengadopsi kontrol sensitivitas beban dengan platform operasi posisi tinggi dan platform operasi lubang.
5. Umpan head power spindle coring rig mengadopsi perangkat penggerak kecepatan ganda dengan sistem pengumpanan jangka panjang.
6. Rotasi head daya mengadopsi penggerak motor tunggal dengan 2 gir-gear box dan perubahan kecepatan stepless hidrolik.
7. Lubang bor inti dilengkapi dengan dudukan hidrolik, pemusat.
Mesin diesel | Model | Cummins 6CTA8.3-C195 (turbocharged dan pengisian air didinginkan) |
Pemindahan | 8.3L (2.19 Galon AS) | |
Kekuasaan | 145kW (195HP) | |
Dinilai RPM (Pengaturan pabrik) | 2200rpm | |
Kapasitas Pengeboran | BQ | 1500 m (4920 kaki) |
NQ | 1300 m (4264 kaki) | |
Markas besar | 1000 m (3280 kaki) | |
PQ | 680 m (2230 kaki) | |
Kepala Bor | Rotasi Motor | Motor Hidrolik Ganda - Pembuat Variabel dan Reversibel: SAUER-DANFOSS |
RPM | Two Shifts / Stepless Change 0-1145 RPM | |
Rasio | 1 8.776: 1 2 2.716: 1 | |
Pembuka Kepala | cara geser samping dengan drive hidrolik | |
Hydraulic Chuck (PQ) | Dibuka secara Hidraulik, Klem Pegas Cakram, Kapasitas Penahanan Aksial Tipe Tertutup Biasanya dari 222 400 N | |
Maks.Torsi | 4650 N · m (3427 lbf · ft) | |
Tahan Diameter | 121 mm (4,76 inci) | |
Maks.Kapasitas angkat Spindle | 150 kN (33720 lbf) | |
Maks.Daya Pakan | 75 kN (16860 lbf) | |
Paket Pompa Utama | Pompa Triplex perpindahan variabel Piston aksial untuk pengemudian Rotasi Kepala Bor, Hoist Utama, Pompa Lumpur & Jalur Winch. | Pembuat: DANFOSS 1st Pump: 150LPM at 28.5MPa 2nd Pump: 120LPM at 25MPa 3rd Pump: 102 LPM at 25MPa |
Tangki Hidrolik | Kapasitas | 420 L (111 Galon AS) |
Kecepatan Hoisting (kawat tunggal) | 38-70m / mnt (drum kosong) | |
Kapasitas Utama | Gaya angkat (kawat tunggal) | 77kN (17310 lbf) |
Kerekan | Diameter Kawat Baja | 18 mm (0,71 inci) |
Panjang Kawat Baja | 50 m (164 kaki) | |
Kecepatan Hoisting (kawat tunggal) | 164m / mnt (drum kosong) | |
Kapasitas jalur kawat | Hoisting Force (kawat tunggal) | 12 kN (2698 lbf) (drum kosong) |
Kerekan | Diameter Kawat Baja | 6 mm (0,24 inci) |
Panjang Kawat Baja | 1500 m (4920 kaki) | |
Tiang Tinggi | 11 m (36 kaki) | |
Tiang Penyesuaian Tiang | 0 ° —90 ° | |
Sudut pengeboran | 45 ° —90 ° | |
Tiang kapal | Stroke makan | 3800 mm (150 inci) |
Stroke selip | 1500 mm (59 inci) | |
Tarik Feed | 15000kg (33075 lb) | |
Dorong Pakan | 7500kg (16538 lb) | |
Batang Tarik | 3m atau 6m (9,84 kaki atau 19,68 kaki) | |
Mud Pump Foot Clamp | Tipe | Pump Triplex Plunger Reciprocating |
Model | BW250 | |
Stroke | 100mm (3,9 inci) | |
Volume keluaran | 250.145, 90, 52 L / mnt (66, 38, 24, 14 US Galon / mnt) | |
Tekanan pelepasan | 2.5, 4.5, 6.0, 6.0 Mpa (363, 653, 870, 870 psi) | |
Lingkup Penjepit | 55,5-117,5 mm (2,19-4,63 inci) melalui lubang Ф154mm (6,06 inci) | |
Lain | Bobot | 10000 Kg (22050 lb) |
Dimensi Kerja (L × W × H) | 5652 × 2130 × 10200mm (222,5 × 83,9 × 401,6 inci) | |
Dimensi Transport (L × W × H) | 5970 × 2130 × 2730mm (235 × 83.9 × 107.5 inci) | |
Cara Transportasi | Jenis ban |
